破碎機刀片在破碎機上是如何工作的？

發布日期：2019-09-16 作者：http://zymxcz.cn 華鑫刀具點擊：

鋼絲破碎機刀片在破碎機上是如何工作的？它的工作原理是什么？

　　在破碎機刀片的工作過程中，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。

　　運作機理

　　破碎過程是在固定的定錐和旋回運動的動錐之間完成的圓錐破碎機工作時，破碎機的水平軸由電機通過三角皮帶和皮帶輪來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，破碎機圓錐軸在偏心套的作用下產生偏心距做旋擺運動，使得破碎壁表面時而靠近定錐表面，時而遠離定錐表面，從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊而破碎。破碎后的物料在自重的作用下從破碎機下部的排料口排出。圓錐破碎機動錐的上腔支撐在固定主軸上端的球面軸瓦上，其下腔套在偏心軸套的外面，其運動由偏心軸套直接帶動。當偏心軸套繞主軸旋轉時，動錐不僅隨偏心軸套繞機器的中心線做旋轉運動，而且還繞自己的軸線旋轉，該動錐是繞著其球面支承中心作空間旋擺運動的。動錐的軸線與主軸中心線相交于固定點，即球面中心點，其夾角為進動角。破碎機運轉時，動錐軸線相對機器中心線作圓錐面運動，其錐頂為球面支承中心，該點在動錐的運動過程中始終保持靜止。因此，動錐的運動可視為剛體繞定點的轉動，即動錐的運動是由兩種旋轉運動組成：進動運動或牽連運動（動錐繞機器中心線做旋轉運動）和自轉運動或相對運動（動錐繞自己的軸線做旋轉運動）。

　　圓錐破碎機在空載運轉情形下，動錐自轉是由球面軸承給動錐的摩擦力矩和偏心軸套給動錐的摩擦力的數值決定的，哪個力矩大，則動錐即依此力矩的方向轉動。在正常情況下動錐都是順著偏心軸套回轉方向自轉的，自轉速度決定于兩個力矩的差值。而該型圓錐破碎機在球面軸承和動錐下襯套之間，以控制動錐的自轉。在有負載運轉情形下，石料對動錐錐面的摩擦力矩遠超過偏心軸套對動錐產生的摩擦力矩。

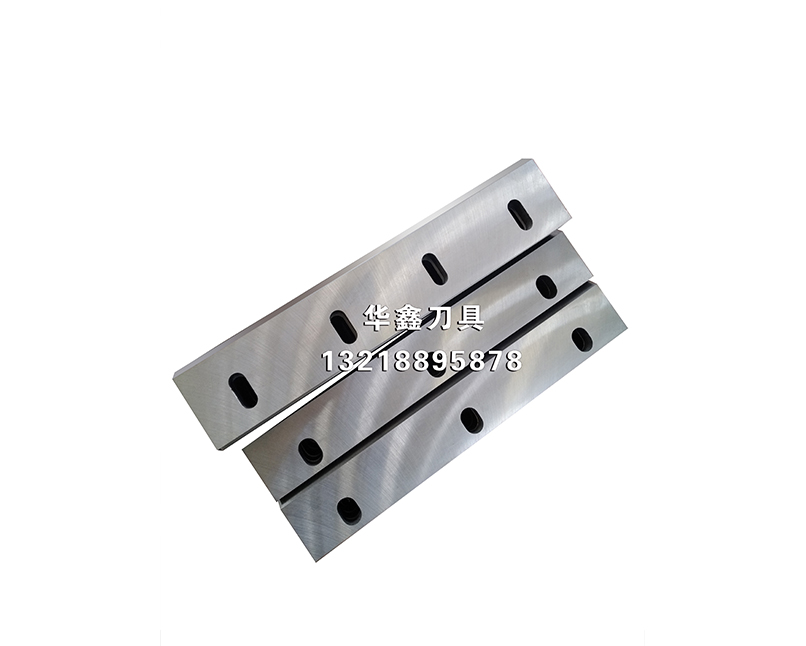

鋼絲破碎機刀片
